過流保護系列PTC熱敏電阻是一種對異常溫度及異常電流自動保護、自動恢復的保護元件。俗稱“自恢復保險絲”、“萬次保險絲”。它取代傳統的保險絲，可廣泛用于變壓器、開關電源、過流電路等的過電流過熱保護。即電路正常時PTC熱敏電阻器保證正常工作，電路出現故障時，PTC熱敏電阻器迅速動作保護，避免電路中各元器件的損壞，故障排除后電路恢復正常工作。

選用過流保護系列PTC熱敏電阻作為過流過熱保護元件,首先確認線路最大正常工作電流(不動作電流)和過流保護用、PTC熱敏電阻安裝位置、(正常工作時)最高環境溫度、其次是保護電流（動作電流）。

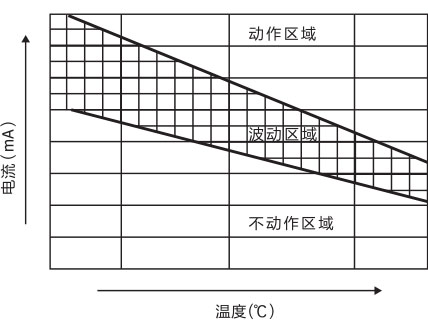

使用環境溫度，不動作電流及動作電流三者之間的關系，如下圖所示。

面列舉幾個PTC熱敏電阻在過流保護的簡單應用：

當變壓器為輸出一路電壓時，一般在變壓器輸入電路中串聯在初級線圈中PTC熱敏電阻，見下圖。

當變壓器為多路電壓輸出時，在變壓器初級線圈中串聯一個PTC熱敏電阻，要滿足正常工作，同時要保證當所有次級短路故障時及時動作保護。并在輸出端某一路短路不能足以使變壓器進入保護狀態時，在這些輸出電路中分別再加入一個PTC熱敏電阻進行單一短路時起到該組次級線圈的保護，見下圖。

3、當變壓器為多路電壓輸出時，且功率較大，初級線圈中已無法安裝PTC熱敏電阻實施保護功能，這種情況下，只能在輸出端每路輸出電路中串接PTC熱敏電阻，保證各路各自正常工作和動作保護。見下圖。

4、當PTC熱敏電阻器直接串接在過流電路中，一般低電壓電路大多保護穩壓塊和三極管。見下圖。

5、當PTC熱敏電阻器串接在通訊電路中，通過過電流保護功能和自身的耐電壓能力保證故障時電路中光偶不被燒壞，見下圖。

6、在空調安裝過程中，誤將AC220V或AC380V電源接入了通訊電路中，因通訊電路大都在5V-24V，高電壓一旦侵入通訊電路中的許多電子元件將被燒壞擊穿。為預防破壞現象發生，在通訊電路輸入端的火線和零線中各加入一個過流保護PTC熱敏電阻器，達到接錯線時快速保護，調整接線后空調恢復正常工作。見下圖。
